Аппарат для воздушно–плазменной резки СВАРОГ REAL CUT 120 AIR PLUS (L231) + MMA сварка

Ваша корзина пуста

239 725 руб.
186 985 руб. (шт)
Количество:
  Звоните скидка 15%
Артикул: 00000101273
ПроизводительСВАРОГ
Максимальный ток, А250
Максимальная толщина реза, мм40
поделиться
Руководство по эксплуатации Скачать
Напряжение сети, В380
Частота сети, Гц50
Максимальный ток, А250
Диапазон тока в режиме СUT, А10-110
Максимальная мощность, kВA20
Напряжение холостого хода, В300
ПВ на max токе, %60
Максимальная толщина реза, мм40
Расход газа, л/мин250
Номинальное давление компрессора, МПа0,5
Класс защитыIP 21S
Класс изоляцииH
Габариты, мм690×690×650
Вес, кг61

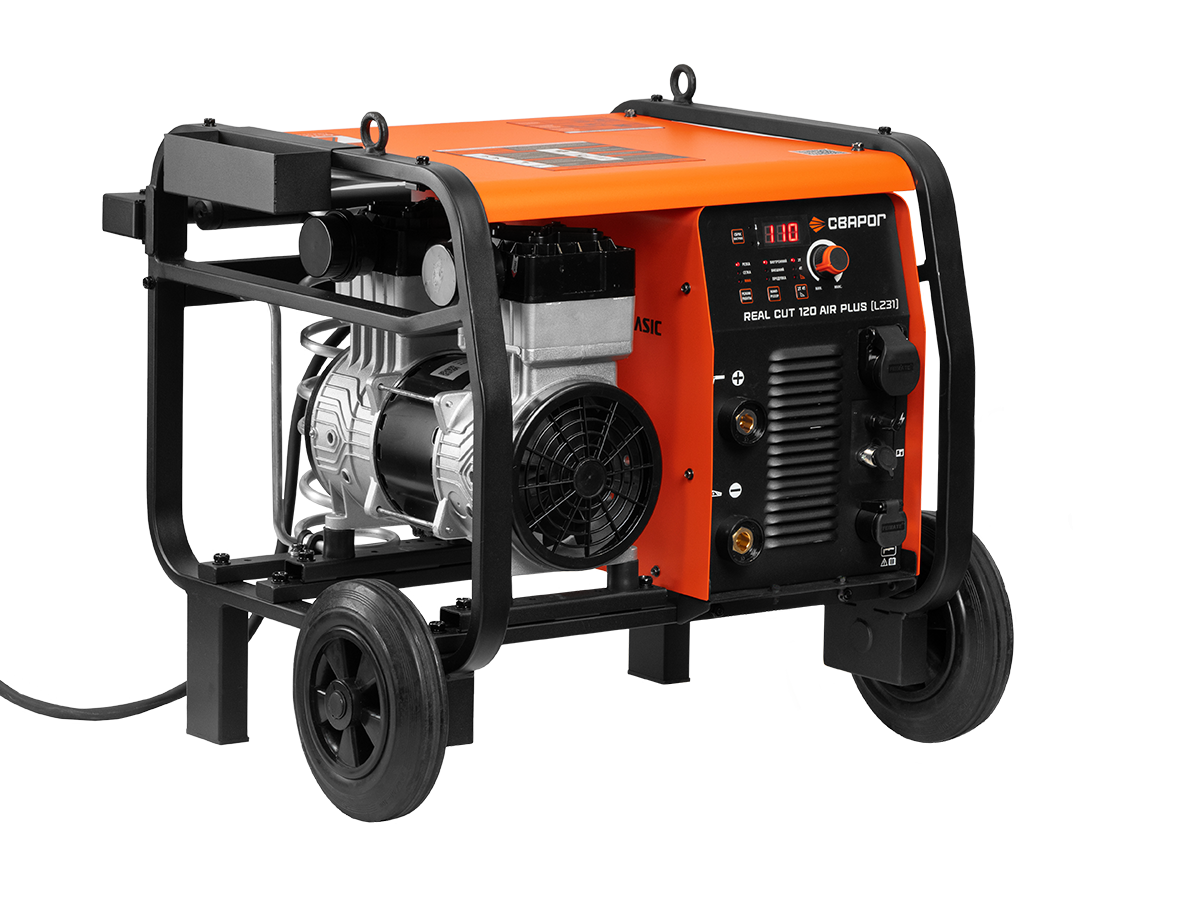

REAL CUT 120 AIR PLUS (L231) - профессиональный инверторный аппарат для воздушно–плазменной резки и раскроя любых токопроводящих металлов  до 40 мм и ММА сварки  с электродами до 6 мм.

Отличительные особенности REAL CUT 120 AIR PLUS (L231)

  • Встроенный безмасляный двухпоршневой компрессор для эффективных работ по резке
  • Режим сварки ММА для работы  с электродами до 6 мм
  • Повышенная прочность и проходимость инвертора для работы в производственных условиях
  • Возможность выбора компрессора внешнего или внутреннего
  • Уникальная конструкция аппарата
  • Воздушно-плазменная резка и ручная дуговая сварка MMA
  • Увеличенный срок эксплуатации плазмотрона благодаря встроенному спиральному охладителю воздуха
  • Рама оснащена складными ручками для удобной транспортировки аппарата, а благодаря колесам большого диаметра аппарат можно перемещать даже по пересеченной местности

Высокая производительность:

  •  Благодаря номиналу тока 110 А REAL CUT 120 AIR PLUS может резать сталь до 40 мм. При толщинах до 25 мм аппарат может осуществлять резку непрерывно
  • За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.

Функциональные особенности REAL CUT 120 AIR PLUS (L231)

  • Режим сварки ММА с регулируемыми Arc Force, HotStar и Antistick для ММА сварки
  • Режим работы плазмотрона 2т/4т
  • Возможность работы от внешнего компрессора
  • Режим резки сетки
  • Возможность включения встроенного компрессора для продувки либо подключения к пневмо -инструменту с производительностью до 150 л/мин.
  • Дежурная дуга плазмотрона
  • Сброс настроек к заводским параметрам

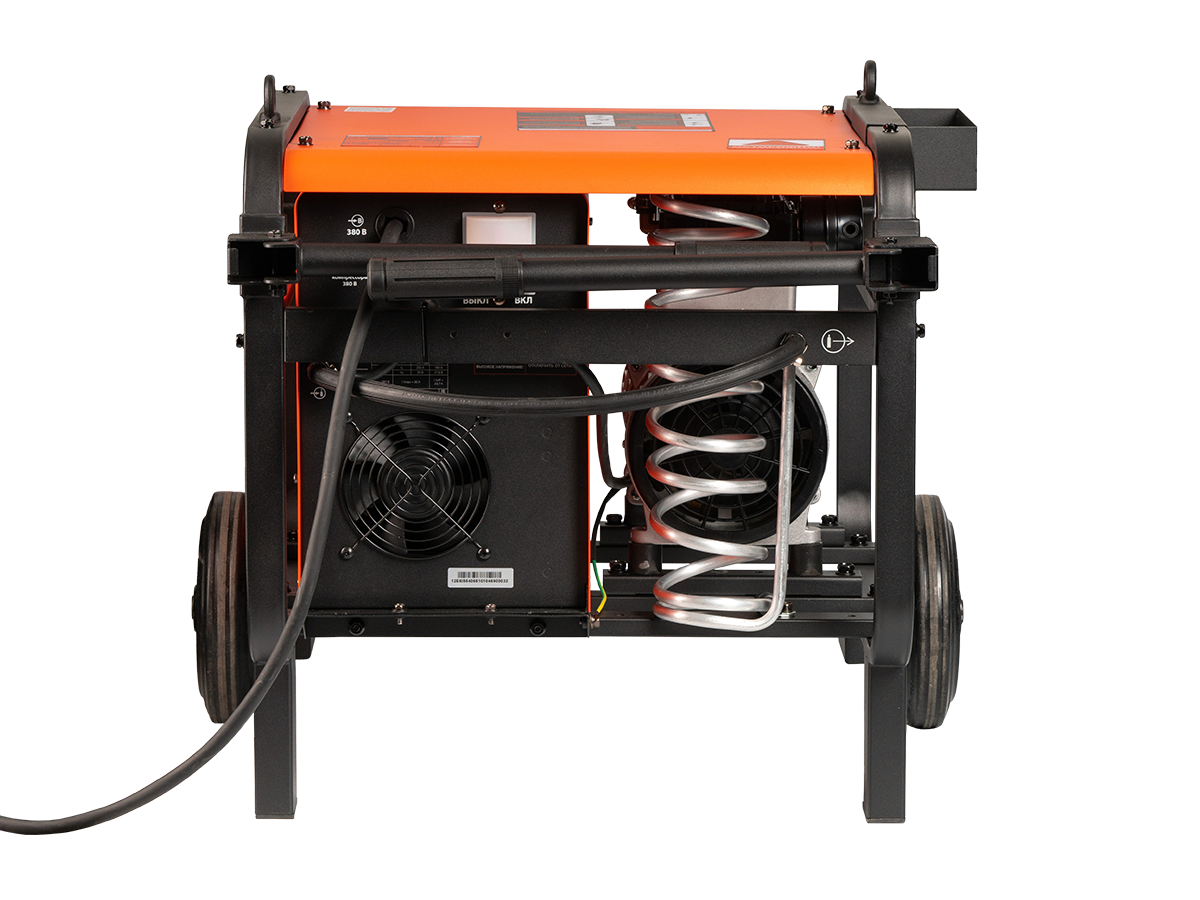

Конструктивные особенности REAL CUT 120 AIR PLUS (L231)

  • Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором, а также установке защитных резиновых кожухов на соединительных проводах.. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
  • Платы управления покрыты слоем защитного лака, продлевающим срок эксплуатации.
  • Раздельная компоновка плат позволяет легко обслуживать и производить диагностику оборудования.
  • Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Эта функция особенно востребована, когда работы производятся в небольших помещениях, или, если в местах проведения работ есть металлические стены.
  • Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума.
  • Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки
  • Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод
  • Аппарат и компрессор помещены в стальную раму, которая защищает от случайных боковых ударов
  • Стальной козырёк предотвращает возникновение случайных повреждений в результате падения строительного мусора
  • Рама оснащена складными ручками для удобной транспортировки аппарата
  • Колеса большого диаметра обеспечивают высокую манёвренность  в производственных условиях
  • Предусмотрен отсек для хранения расходных материалов плазмотрона и других мелочей
  • Рым-болты для транспортировки


 Панель управления REAL CUT 120 AIR PLUS (L231):

     1Сброс к заводским настройкам.

    2./ 3./4.— Индикаторы сети, перегрева, силы тока

    5Настройки параметров осуществляются бесступенчато с помощью удобного прорезиненного регулятора

    6. / 7. / 8.  Индикаторы режимов плазматрона 2Т/4Т , Arc Force в режиме ММА , загорается при переключении в режим

    9  Кнопка выбора режимов

    10./ 11. Индикатор выбора внутреннего/внешнего компрессора

    12Индикатор работы компрессора

    13. Кнопка выбора режима компрессора: главной особенностью REAL CUT 120 AIR PLUS (L231) является наличие встроенного  компрессора и возможность работы с аппаратом от внешнего компрессора

    14 15 / 16 Индикатор режима «Резка» /«Сетка» /Индикатор режима ММА

    17Кнопка выборов режимов резки



REAL CUT 120 AIR PLUS (L231) имеет встроенный компрессор, а также возможность подключения внешнего компрессора

В REAL CUT 120 AIR PLUS (L231)  установлен безмасляный двухпоршневой компрессор:

  • Отсутствие масла упрощает обслуживание и снижает уровень затрат
  • Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
  • Отсутствие ресивера исключает образование конденсата и масла, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
  • Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
  • Низкий уровень шума



Особенности компрессора

  • Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр. Мощность мотора – 1680 Вт, вес – 17 кг, медная обмотка мотора привода, алюминиевый радиатор статора мотора, для лучшего отвода тепла
  • Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
  • Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
  • Реле контроля фаз и защита компрессора от неправильного вращения мотора

Область применения:

  • Производство металлоконструкций
  • Строительно-монтажные работы
  • Машиностроение и мостостроение
  • Частные мастерские, кузнечное производство
  • Автосервисы, тюнинговые ателье

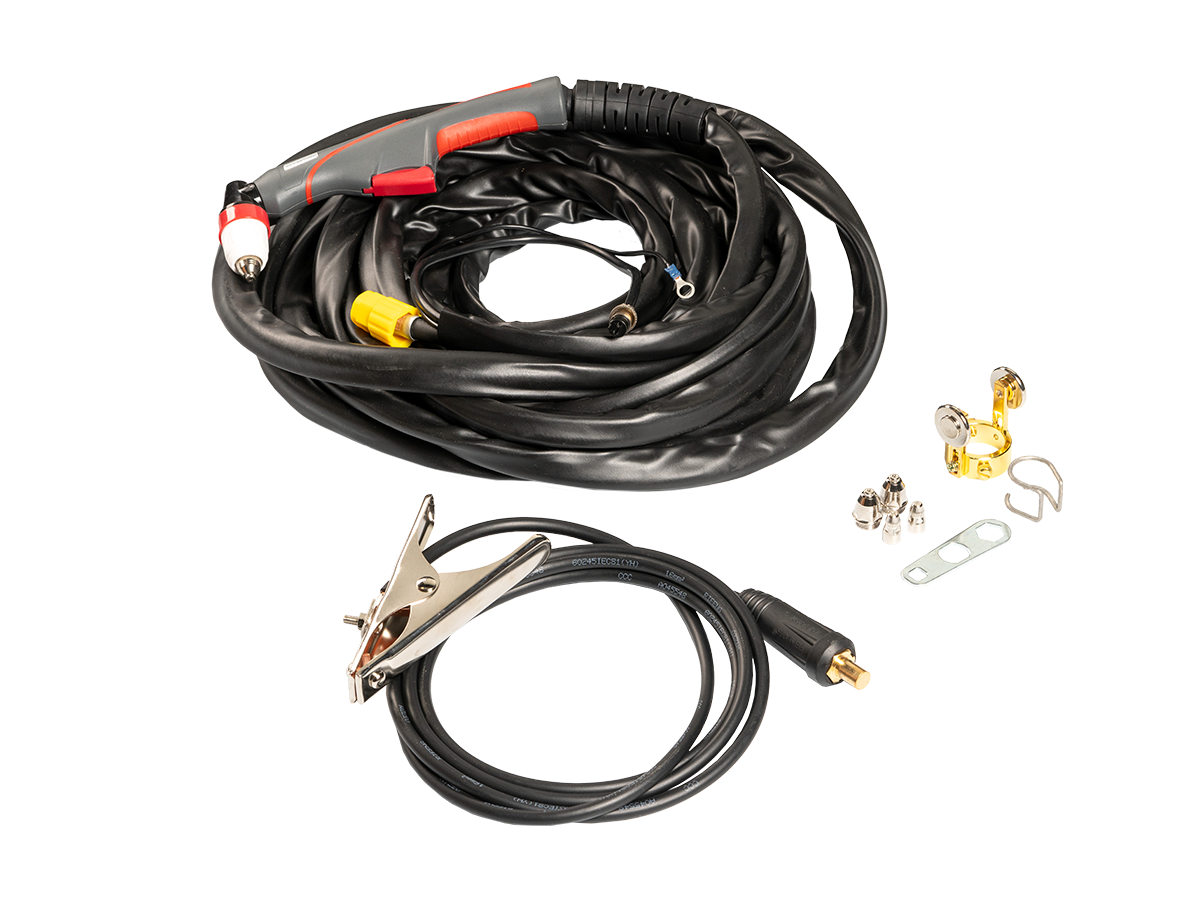

Комплект поставки:

  • Инверторный аппарат для воздушно–плазменной резки — 1 шт.
  • Плазменный резак P80 в сборе, 10 м — 1 шт.
  • Клемма заземления в сборе 200 А, 3 м — 1 шт.
  • Комплект ЗИП — 1 шт.
  • Руководство по эксплуатации и паспорт — 1 шт



Режимы резки

Характеристика Значение
Режим резки CUT  Да
Режим резки сетки  Да
Режим сварки ММА Да



Режимы работы горелки

Характеристика Значение
Режим работы 2Т/4Т Да

Технические характеристики

Характеристика Значение
Напряжение питающей сети  380 В
Рабочий диапазон сетевого напряжения  320–430 В
Частота питающей сети  50 Гц
Количество фаз  3 фазы
Потребляемый ток  30.6 А
Потребляемый ток ММА 19.2 А
Потребляемая мощность  20.1 кВА
Потребляемая мощность ММА  12.6 кВА
Ток реза  20–110 А
Сварочный ток ММА  50 – 250 А
Ток реза при ПН, 100%  78 А
Сварочный ток ММА при ПН 100%  190 А
ПН (40°C)  60 %
Рабочее напряжение 88–124 В
Способ возбуждения дуги CUT  Высокочастотный
Скорость подачи сжатого воздуха  250 л/мин
Номинальное давление компрессора  0.5 (внут.)/ 0.5 (внеш.) Мпа
Напряжение холостого хода  300 В
Напряжение холостого хода ММА  81 В
Максимальная толщина разрезаемого металла  40 мм

Дополнительные функции CUT

Характеристика Значение
Регулировка давления Да
Проверка давления рабочей дуги Да
Дежурная дуга плазмотрона Да



Дополнительные функции ММА

Характеристика Значение
Antistick  Да

Конструктивные решения

Характеристика Значение
Тип изготовления Комбинированный
Тип транзисторов IGBT транзисторы
Тип управления Аналоговое
Цифровая индикация параметров резки Индикатор
Интеллектуальная система охлаждения аппарата Да
Встроенный компрессор Да

Базовые характеристики

Характеристика Значение
Коэффициент мощности 0.7
КПД 85 %
Класс изоляции H
Степень защиты IP 23S
Температура эксплуатации 0 …+40 °C
Габаритные размеры 690×690×650 мм
Вес 61 кг

Панельные соединения

Характеристика Значение
Присоединение плазмотрона 3/8 G
Разъем клеммы заземления ОКС 35–50
Подключение сжатого воздуха Штуцер ⌀9 мм
